HDMI удлинитель по витой паре с HDBaseT / Dr.HD EX 70 HBT 4K

Dr.HD EX 70 HBT 4K — технологичный HDMI удлинитель с поддержкой технологии HDBaseT, предназначенный для передачи аудио- и видео- сигнала высокого качества на расстояние до 70 метров по одному кабелю витой пары Cat5e/6. Устройство станет эффективным решением в случаях, когда использование стандартного HDMI-кабеля невозможно или неудобно из-за большого расстояния между источником сигнала и устройством отображения.

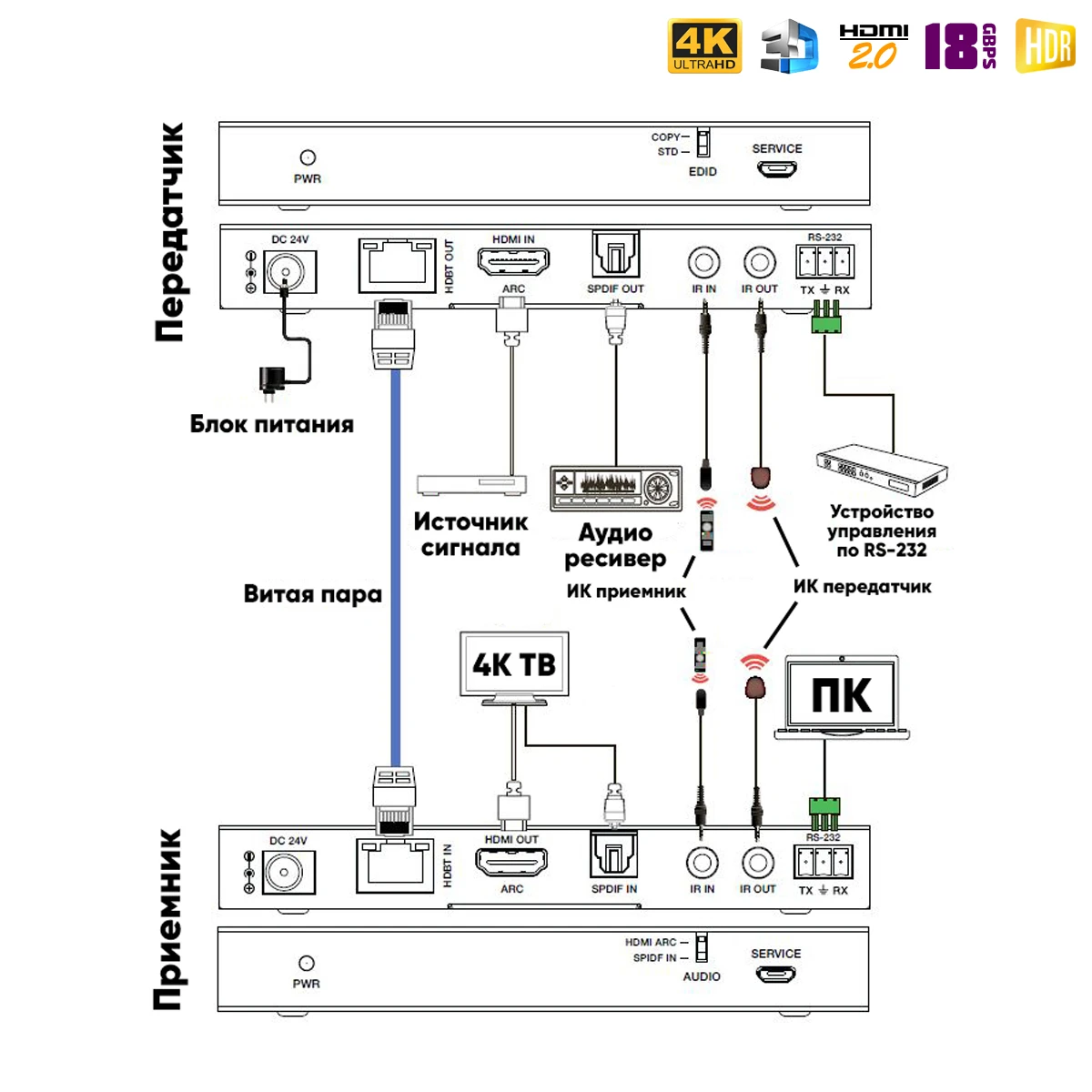

Комплект состоит из передатчика и приемника и позволяет организовать стабильную передачу HDMI-сигнала 4K@60Hz между удаленными устройствами. Благодаря пропускной способности до 18 Гбит/с Dr.HD EX 70 HBT 4K поддерживает передачу изображения высокой четкости с насыщенной цветопередачей и высокой детализацией.

Главное преимущество Dr.HD EX 70 HBT 4K — возможность передавать HDMI-сигнал по витой паре Cat5e/6 на расстояние до 70 метров. Вместо длинного HDMI-кабеля используется стандартный сетевой кабель, что значительно упрощает монтаж и расширяет возможности при создании современных мультимедийных систем.

HDMI удлинитель поддерживает разрешение до 4K@60Hz 4:4:4 и современные форматы расширенного динамического диапазона, включая HDR, HDR10, HDR10+, Dolby Vision и HLG. Это позволяет сохранить высокое качество изображения при передаче сигнала на значительные расстояния.

HDBaseT — больше возможностей по одному кабелю
Технология HDBaseT позволяет использовать кабель витой пары не только для передачи видео и аудио. Dr.HD EX 70 HBT 4K также поддерживает передачу управляющих сигналов, благодаря чему становится удобным решением для создания профессиональных AV-инсталляций.

Поддержка двустороннего IR позволяет управлять источником сигнала с удаленной точки. Например, медиаплеер или другое AV-оборудование может находиться в серверной стойке или техническом помещении, а управление им осуществляется непосредственно возле телевизора или проектора.

Также предусмотрена двусторонняя передача RS-232, необходимая для интеграции оборудования в системы автоматизации и централизованного управления.

ARC и подключение внешнего аудиооборудования
HDMI удлинитель Dr.HD EX 70 HBT 4K поддерживает технологию ARC (Audio Return Channel), обеспечивающую передачу обратного аудиосигнала от телевизора к передатчику. Это расширяет возможности интеграции устройства в системы домашнего кинотеатра и профессиональные мультимедийные комплексы.

Наличие цифрового аудиовыхода S/PDIF позволяет подключать внешнее аудиооборудование — AV-ресиверы, усилители, аудиопроцессоры и другие устройства обработки звука.

Удобный монтаж благодаря PoC
Поддержка технологии PoC (Power over Cable) позволяет передавать питание между передатчиком и приемником по кабелю витой пары. Для работы комплекта достаточно подключить блок питания только к одному устройству. Это существенно упрощает монтаж, сокращает количество кабелей и избавляет от необходимости организовывать отдельное питание для второго модуля. Особенно удобно при установке оборудования за телевизором, проектором или в других труднодоступных местах.

Где используется Dr.HD EX 70 HBT 4K?
HDMI HDBaseT удлинитель может использоваться для передачи 4K-видеосигнала на большие расстояния в самых разных системах:

• домашних кинотеатрах;
• переговорных и конференц-залах;
• офисах и бизнес-центрах;
• учебных аудиториях;
• гостиницах;
• ресторанах и барах;
• магазинах и демонстрационных залах;
• системах Digital Signage;
• серверных и технических помещениях;
• профессиональных AV-инсталляциях.

Надежное решение для передачи HDMI на большие расстояния
Dr.HD EX 70 HBT 4K сочетает возможности HDMI 2.0, технологию HDBaseT и поддержку разрешения 4K@60Hz. Передача сигнала до 70 метров по витой паре, поддержка HDR, ARC, S/PDIF, двустороннего IR и RS-232, а также технология PoC делают устройство универсальным решением для домашних и профессиональных мультимедийных систем.

Dr.HD EX 70 HBT 4K — HDMI удлинитель 4K 60 Гц по витой паре Cat5e/6 для передачи качественного аудио и видео на расстояние до 70 метров. Отличный выбор для профессиональных инсталляторов и пользователей, которым требуется надежное соединение удаленного HDMI-оборудования без потери качества сигнала.

Особенности HDMI удлинителя Dr.HD EX 70 HBT 4K:

• Совместимость с HDMI 2.0b
• Протокол защиты HDCP 2.2 и ниже
• Максимальное видеоразрешение до 4Kx2K 60Hz 4:4:4
• Полоса пропускания: 18Gbps
• Поддержка технологии HDBase-T
• Поддержка динамического диапазона HDR10, HDR10+, Dolby Vision и HLG
• Аудио форматы: Dolby 5.1, DTS 5.1, PCM2.0 и др.
• Обратный аудио канал (ARC)
• Расстояние передачи сигнала до 70 м по кабелю «витая пара» CAT 5e и лучше
• Двунаправленное ИК управление
• Сквозная передача управления по RS-232
• Аудио интерфейс SPDIF
• Расширенное управление EDID
• Поддержка функции POC – запитывается только одно устройство (передатчик или приемник)
• Металлический корпус
• Современная элементная база с дополнительной защитой
• Возможность работы в режиме

Характеристики HDMI удлинителя Dr.HD EX 70 HBT 4K:

• Версия HDMI 2.0b
• Версия HDCP 2.2 и 1.4
• Пропускная способность 18Gbps
• Поддержка видео разрешений: 4K2K 60Hz (YUV4:4:4), 4Kx2K 30Hz
• Цветовое пространство: RGB, YCbCr 4:4:4, YCbCr 4:2:2
• Глубина цвета:
• 8/10/12 bit для 1080p и 4K 24/30Hz
• 8 bit для 4K 60Hz
• Динамические диапазоны: HDR, HDR10, HDR10+, Dolby Vision, HLG
• Аудиоформаты:
• HDMI: LPCM 7.1CH, Dolby True HD и DTS-HD Master
• SPDIF: Dolby 5.1, DTS 5.1, PCM 2.0
• Входные интерфейсы:
• Передатчик (Tx): 1x HDMI, 1x ИК (3.5mm jack), 1x RS232 (Phoenix jack), 1x Mini USB
• Приемник (Rx): 1x HDBaseT In (RJ45), 1x ИК (3.5mm jack), 1x RS232 (Phoenix jack), 1x Mini USB
• Выходные интерфейсы:
• Передатчик (Tx): 1x HDBaseT Out (RJ45), 1x ИК (3.5mm jack)
• Приемник (Rx): 1x HDMI, 1x ИК (3.5mm jack)
• Расстояние передачи при использовании кабеля CAT6: до 70 метров
• Частота ИК: Широкополосный, 20K-60KHz
• Защита от электростатического разряда:
• +/- 8 кВ (воздушный разряд)
• +/- 4 кВ (контактный разряд)
• Материал корпуса: металл
• Цвет: черный
• Габариты (мм): 140 х 65 х 18
• Масса (г): Передатчик: 235, Приемник: 239
• Питание
• Входное 100 - 240V 50/60Hz
• Выходное: 24V/1A
• Потребляемое питание: 9.6W макс
• Рабочая температура : От 0 C До + 40 C
• Температура хранения: От -20 C До 60 C
• Относительная влажность: от 20 до 90% RH (без конденсации)

Комплект поставки:

• Передатчик (TX) – 1 шт
• Приемник (RX) – 1 шт
• ИК-передатчик (1.5 м) – 1 шт
• ИК-приемник (1.5 м) – 1 шт
• Коннектор 3pin-3.81mm Phoenix – 2 шт
• Комплект крепления – 1 шт
• Блок питания 24V/1A – 1 шт
• Руководство по эксплуатации – 1 шт
